香港某建筑工地，為保證施工現場安全，需要對現場的井蓋、門鎖的移動或開關狀態進行監測。由于現場不便敷設線路，客戶需求采用無線傳輸技術實現監控系統布設搭建，并需要搭建一套安全監控軟件平臺，可通過平臺實時了解當前監測對象的狀態。
經過對客戶需求的分析和緊張的工期，最終交付一套客戶滿意的井蓋、門鎖安全監測系統。
本系統方案按三層結構設計：軟件平臺、通信網絡、感知/采集裝置。
1、軟件平臺：從網關讀取監測節點的數據，并進行數據處理、分析、發布；
2、通信網絡：由XL906網關，無線路由器等構成；
3、感知/采集裝置：采用XL51DA360S智能移動檢測傳感器對井蓋、門鎖狀態進行監測。

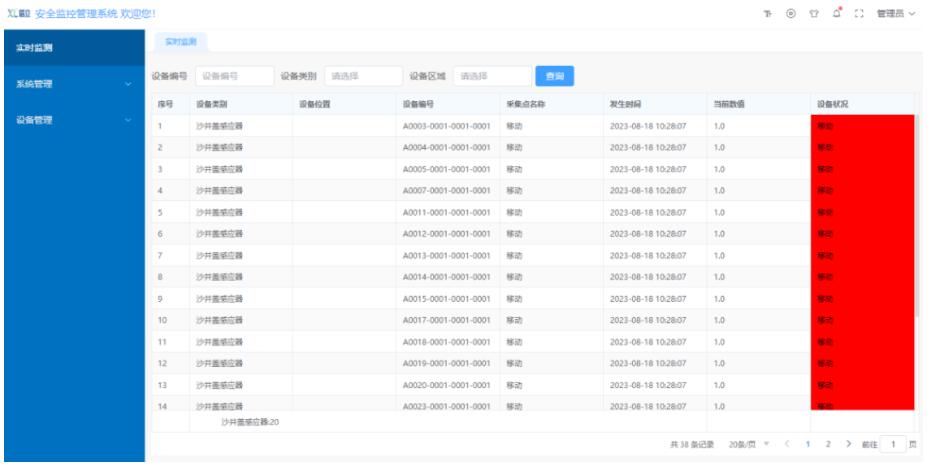

△監控平臺界面
XL51DA360S智能移動檢測傳感器采用LoRa無線傳輸技術、電池供電，真正實現現場無線傳輸?shù)男枨蟆?/span>XL906網關將數據傳輸至監控軟件平臺，當井蓋被移動或發生傾斜，門鎖被未授權打開，平臺即推送報警信息，待工作人員前往現場確認后，才能對狀態復位，消除報警，消除井蓋傾移、常閉門非法打開帶來的安全隱患。
